技术能力
工艺参数
| 项目 | 工艺参数 |
|---|---|
| 层数 | 2-120层 |
| 板厚 | 0.3-10mm |
| 最大尺寸 | 610*1200mm |
| 机械孔径 | ≥0.13mm |
| 激光孔径 | 0.06mm |
| HDI类型 | 1+n+1、2+n+2、3+n+3、任意阶HDI |
| 厚孔径比 | 50:1 |
| 层间对位(高多层) | 4mil |
| 最小线宽间距 | 30/30um |
| 阻抗公差 | ±5% |
| 背钻STUB公差 | 2-6mil |
| 外形公差 | ±0.05mm |
| 翘曲度 | ≤0.5% |
| 板材 | 常规FR4、M4/M6/M7/M8、IT958、IT968、IT988GSE、S7439C、TU883、TU933、TU862HF、RT5880、RO4350等 |
| 表面处理 | 喷锡HASL、无铅喷锡HASL Pb Free、沉金、沉锡、沉银、镀金、镍钯金、OSP、沉金+OSP |
| 特殊工艺 | 埋盲孔、台阶槽、金属基板、埋阻埋容、混压、软硬结合、背钻、金手指、POFV、局部镀金 |
生产周期
| 层数 | 批量 | 样板 | 加急 |
|---|---|---|---|
| 双面 | 9天 | 5天 | 48小时 |
| 四层 | 10天 | 6天 | 3天 |
| 六层 | 11天 | 6天 | 3天 |
| 八层 | 11天 | 7天 | 4天 |
| 十层 | 12天 | 7天 | 4天 |
| 十二层 | 12天 | 8天 | 5天 |
| 十四层 | 12天 | 8天 | 5天 |
| 十六层 | 12天 | 8天 | 5天 |
| 十八层 | 12天 | 8天 | 6天 |
| 二十层 | 12天 | 8天 | 6天 |
| 二十二层 | 16天 | 12天 | 8天 |
| 二十四层 | 16天 | 12天 | 8天 |
| 二十六层 | 16天 | 12天 | 8天 |
| 二十八层 | 16天 | 12天 | 8天 |
| 三十层 | 16天 | 12天 | 8天 |
| 三十二层 | 18天 | 14天 | 10天 |
| 三十四层 | 18天 | 14天 | 10天 |
| 三十六层 | 18天 | 14天 | 10天 |
备注：具体交期请与我司人员联络。
产品展示
产品以高品质的多高层板为主，对应PCB广泛应用于ATE、AI算力、光模块、服务器、工控、通信、汽车、医疗设备等领域。一博珠海PCB制板厂配备全新进口高精度曝光机、真空二流体蚀刻线、真空高温压机、X-RAY钻靶机、激光钻机、CCD钻机、陶瓷磨板机、防焊曝光机、AOI、飞针测试机等高端设备。

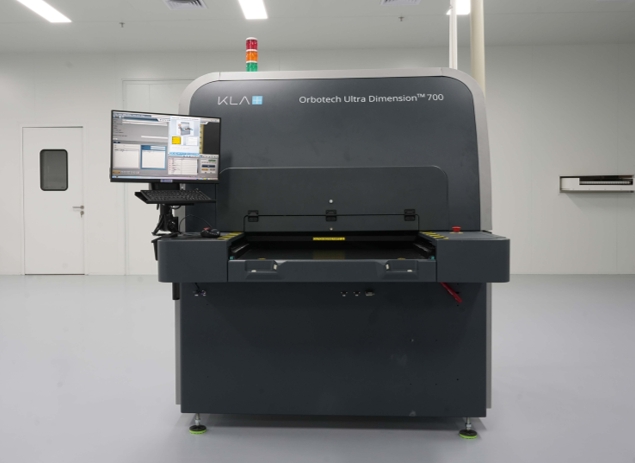

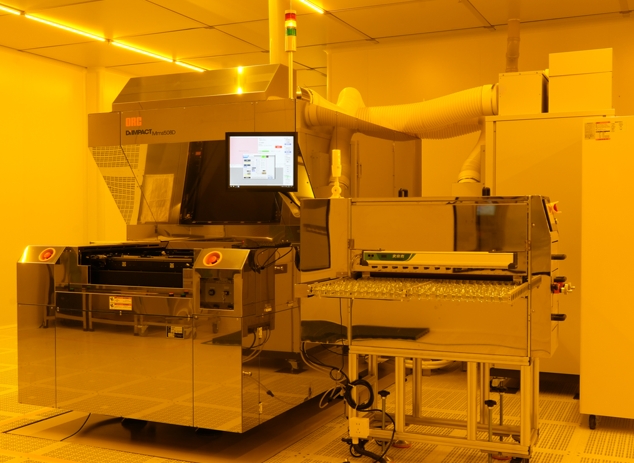

奥宝LDI高精度曝光机

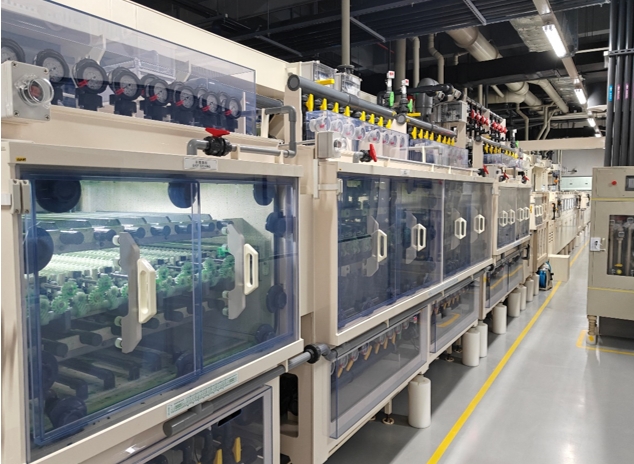

真空二流体蚀刻线

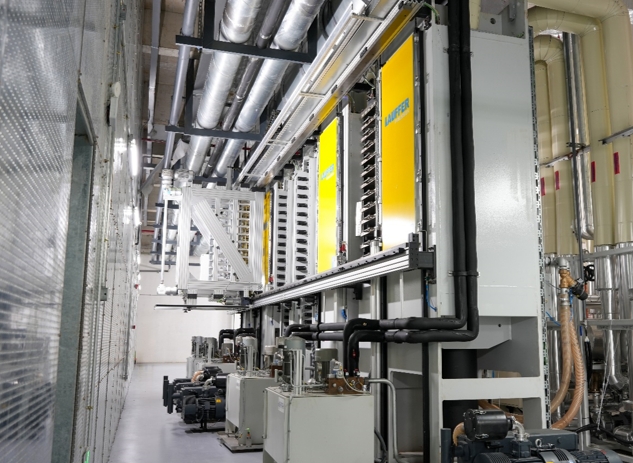

德国Lauffer真空高温压机

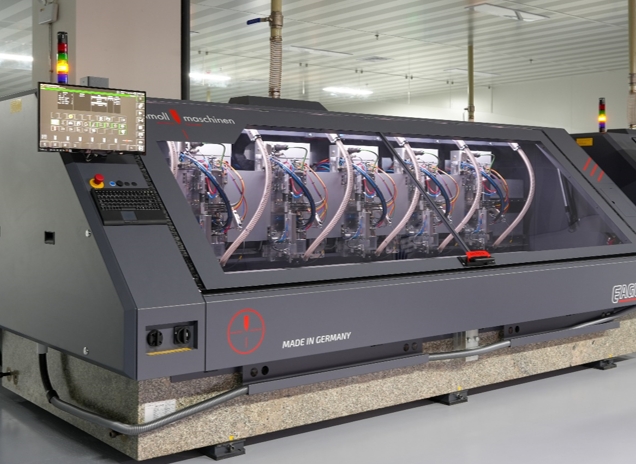

德国Schmoll CCD钻机

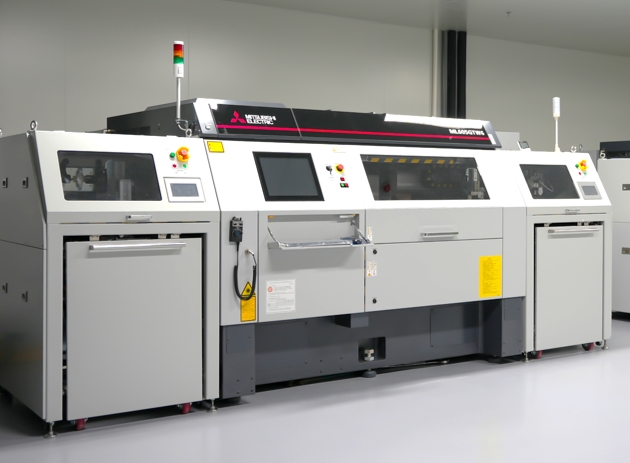

三菱激光钻机
CCD电磁热熔机
X-Ray钻靶机

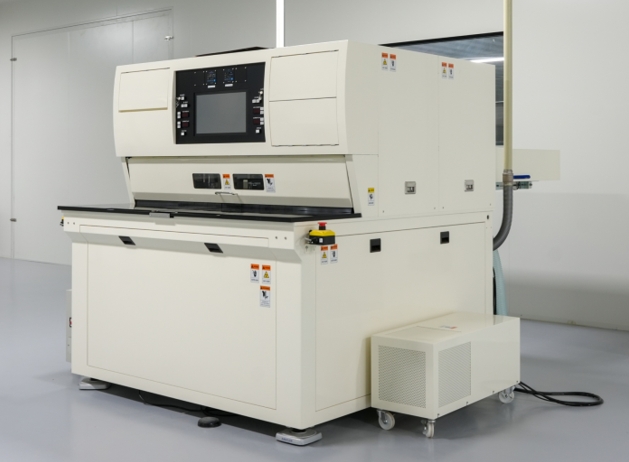

ORC防焊曝光机

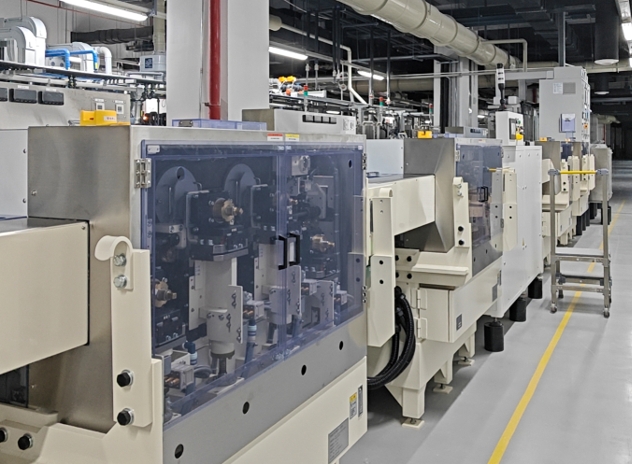

十六轴陶瓷磨板机

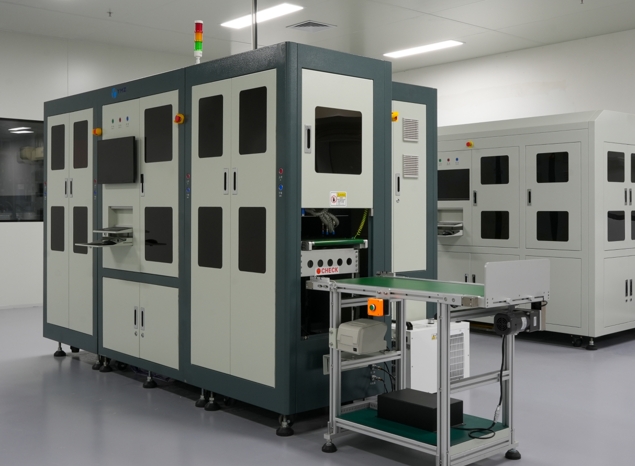

奥宝AOI

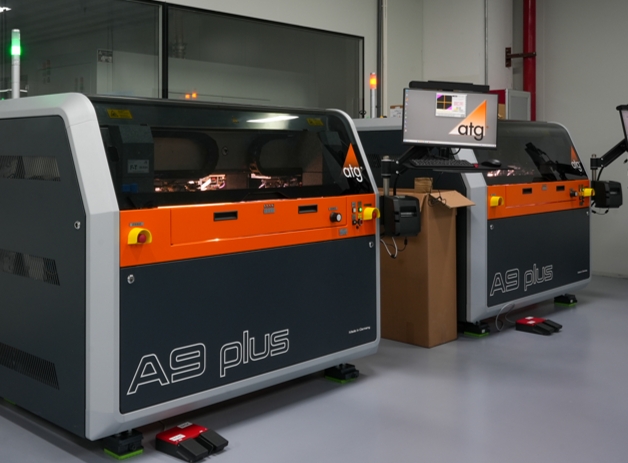

德国ATG飞针测试机

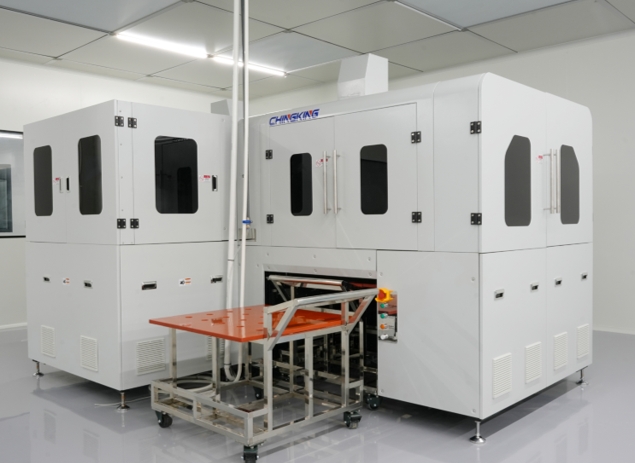

AVI检测
